¶ Apresentação

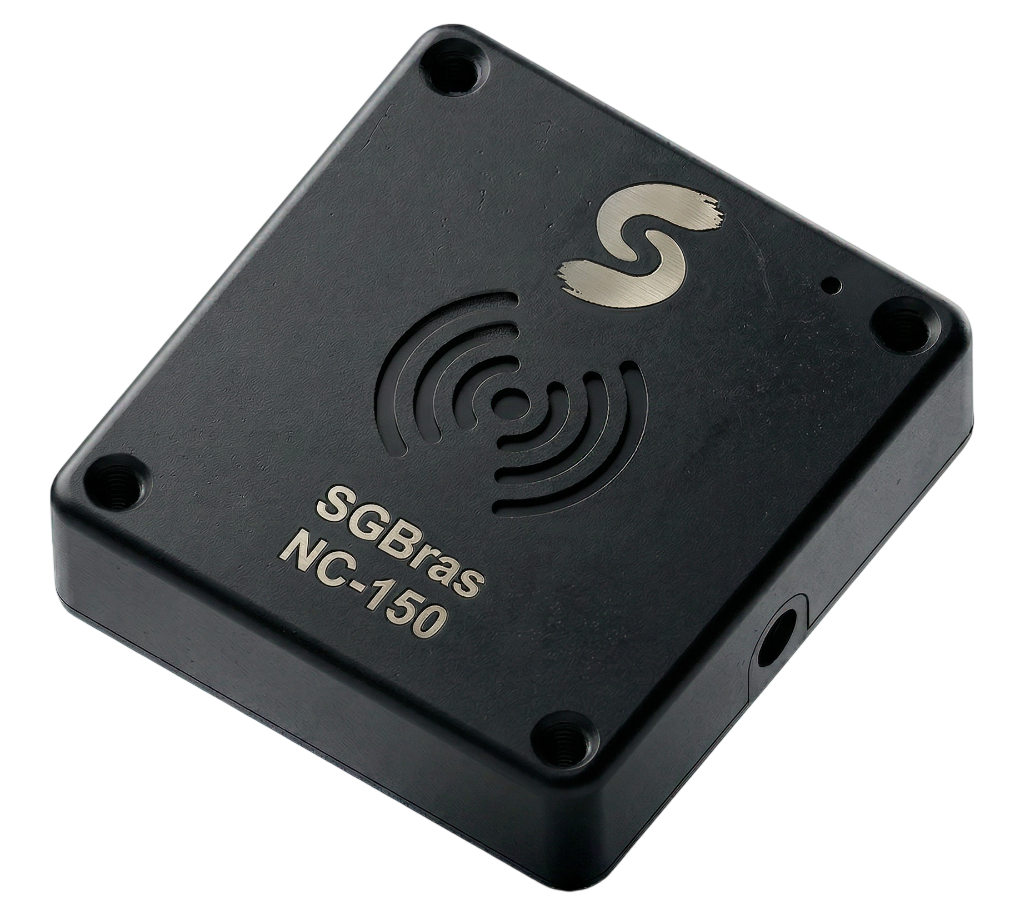

O NC-150 é um terminal inteligente de identificação desenvolvido para aplicações que exigem versatilidade, robustez e múltiplas formas de integração em sistemas embarcados e automotivos.
Projetado para operar em ambientes industriais e veiculares, o equipamento combina tecnologia RFID de dupla frequência com diversas interfaces de comunicação, possibilitando sua aplicação em sistemas de identificação de motoristas, controle de acesso, rastreamento, bloqueio lógico, monitoramento e integração com módulos externos.
O NC-150 foi desenvolvido com foco em confiabilidade, estabilidade operacional e segurança do sistema, incorporando recursos de proteção na etapa de alimentação e garantindo funcionamento estável mesmo sob variações de tensão comuns em sistemas automotivos.
Além disso, o equipamento permite integração com displays, teclados matriciais e outros periféricos externos, oferecendo flexibilidade para customização conforme a necessidade do projeto.
O terminal também possibilita envio de comandos, atualização de firmware e conexão USB para configuração, testes e manutenção, facilitando sua aplicação tanto em campo quanto em bancada.
¶ Características
¶ Dados Técnicos
- Faixa de operação do circuito de potência: 4,5 a 32 V;
- Faixa de temperatura operacional da placa: -40°C à 85°C.
- Fonte:
- Partida suave;
- Desligamento térmico;
- Temporizador inteligente de desligamento por limite de corrente;
- Proteção contra curto-circuito que reduz a frequência quando a tensão de feedback está baixa, para evitar superaquecimento.
- Wi-Fi 2.4 GHz;
- Bluetooth BLE 5.0;
- LED RGB;
O sistema de alimentação do NC-150 foi projetado com mecanismos de proteção que aumentam a confiabilidade do equipamento.
¶ Interfaces de comunicação
O NC-150 permite integração com diversos sistemas através das seguintes interfaces:
- RS-232: Comunicação serial.
- TTL: Comunicação serial em nível lógico em 3,3 V.
- 1-Wire: Comunicação simplificada utilizando apenas um fio de dados de 3,3 até 5 V.
- Bluetooth BLE 5.0: Possibilita utilizar a tecnologia bluetooth de baixo consumo.
- Wifi: Transmite os dados do equipamento e localização por Sistema de posicionamento Wi-fi.
- LED: Tecnologia RGB permitindo visualização de cores variadas conforme diferentes situações.
- USB Tipo-C: usado para atualização de firmware, envio de comandos, parametrização, testes, diagnóstico e embarque de motoristas.
A interface USB também pode ser utilizada para operação em bancada sem necessidade de alimentação externa adicional.
¶ Chicote
O chicote do NC-150 possui 9 entradas, sendo elas: positivo, negativo, pós-chave, saída, 1-wire, RX (RS-232), TX (RS-232), RX (TTL) e TX (TTL).
|
Cor do Indutor |
Descrição |
|
Vermelho |
Positivo |
|
Preto |
Negativo |
|
Amarelo |
Entrada Ignição (Pós-Chave) |
|
Roxo |
TX RS-232 |
|
Cinza |
RX RS-232 |
|
Azul |
Saída |
|
Verde |
TX TTL |
|
Marrom |
RX TTL |
|
Branco |
1-Wire |
Tabela 1 - Tabela descritiva das cores do chicote
¶ Estado inicial do LED
Por padrão, os estados do LED do leitor são configurados da seguinte forma:
|
Estado do leitor |
Cor LED |
|
|
Inicialização |
Branco |
|
|
Solicita Cartão |
Branco |
|
|
Cadastrar Cartão - Sucesso |
Branco |
Verde |
|
Cadastrar Cartão - Erro |
Branco |
Vermelho |
|
Cartão 125kHz Aproximado - Cadastrado |
Verde |
|
|
Cartão 13,56MHz Aproximado - Cadastrado |
Azul |
|
|
Cartão Aproximado - Não Cadastrado |
Vermelho |
|
|
Atualização de Firmware |
Branco |
|
|
Comando recebido - Sucesso |
Branco |
Verde |
|
Comando recebido - Erro |
Branco |
Vermelho |
|
Cadastro de cartões com cartão mestre |
Amarelo |
|
¶ Configuração inicial
¶ Instalação do NC-150 em computadores
Para realizar a configuração do equipamento, ou realizar o envio de comandos por meio de um computador, basta conectar o NC-150 ao computador utilizando um cabo USB – tipo C. Ferramentas necessárias:
- NC-150
- Cabo USB – Tipo C
- Computador
OBS: Não é necessário energizar o equipamento externamente para comunicação via USB.

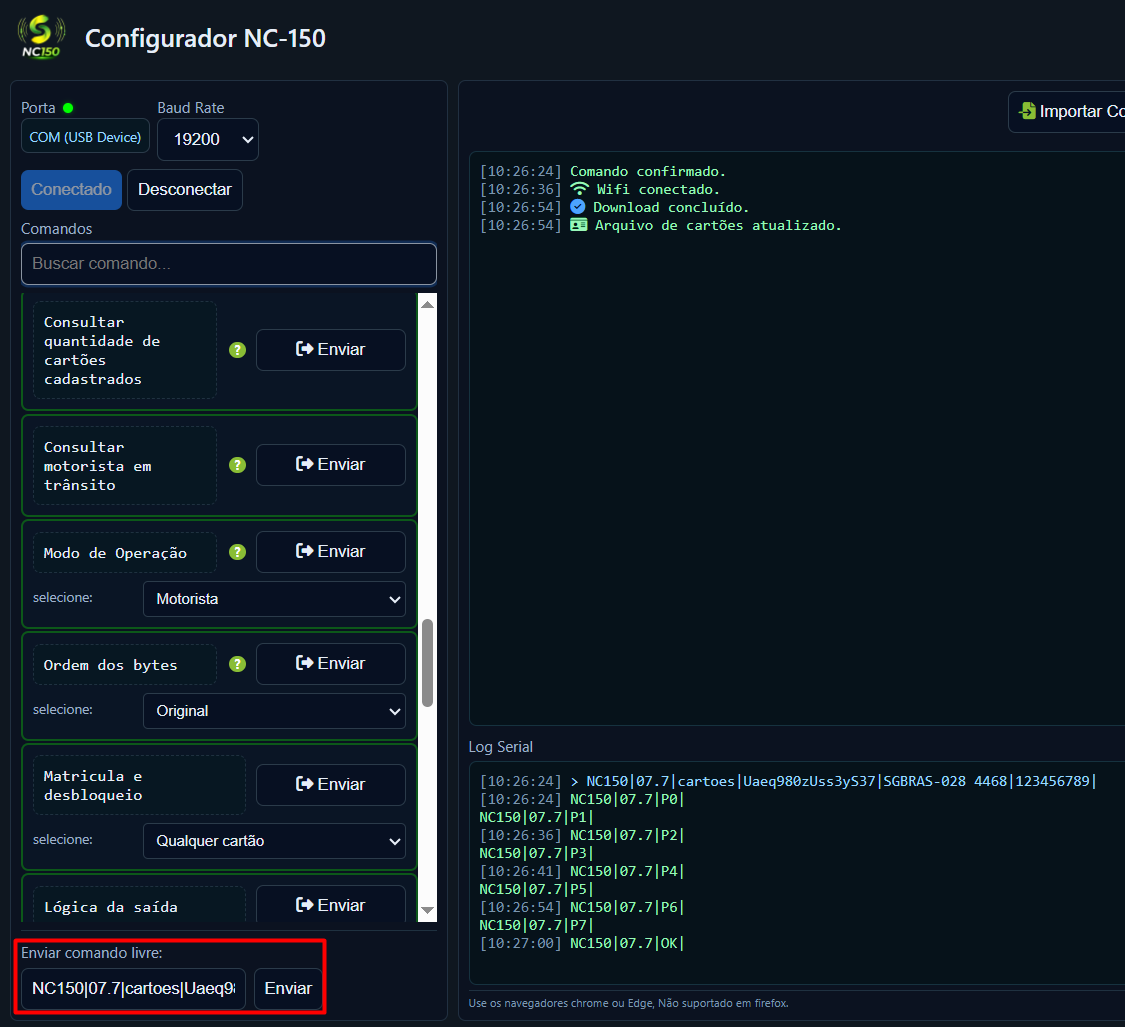

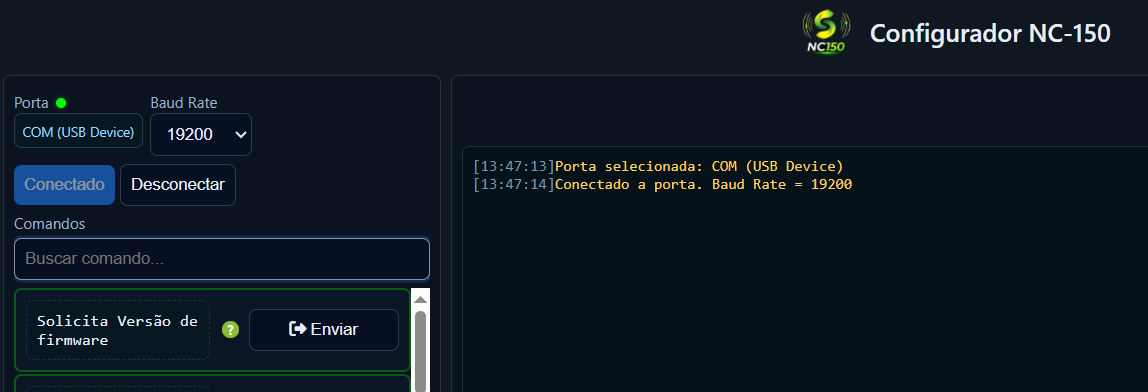

¶ Configurador NC-150
O Configurador do leitor NC-150 pode ser acessado por meio do link: https://wiki.sgbras.com/configurador/nc150. Para utilizá-lo, conecte o leitor ao computador e selecione a porta COM a qual ele está conectado. Em seguida, clique em Conectar. Após conectado, o leitor poderá receber comandos e enviar respostas. Para confirmar a conexão, envie o comando de Versão de Firmware.
¶ Configurações
¶ Consulta
É possível consultar todas as configurações do leitor por meio do comando “Requisitar Configuração”. O Configurador NC-150 irá mostrar as configurações na tela.
A resposta deste comando possui o seguinte formato:
NC150|01.7|1|2|3|4|5|6|7|8|9|10|11|12|13|14|15|16|17|18|19|20|21|22|23|24|25|26|27|28|29|30|31|32|33|34|OK|
Estrutura:
|
ÍNDICE |
PARÂMETRO |
FUNÇÃO |
RESPOSTA |
|
1 |
BUZZER |
RETORNA SE O BUZZER ESTÁ HABILITADO |
0: DESABILITADO / 1: HABILITADO |
|
2 |
BUZZER COM PÓS-CHAVE |
HABILITA OU DESABILITA O BUZZER COM PÓS-CHAVE |
0: DESABILITADO / 1: HABILITADO |
|
3 a 5 |
VAZIOS |
RESERVADO PARA USO FUTURO |
|
|
6 |
SAÍDA |
RETORNA SE A SAÍDA ESTÁ HABILITADA |
0: DESABILITADA / 1: HABILITADA |
|
7 |
SAÍDA ATUAL |
RETORNA SE A SAÍDA ESTÁ ATUADA |
0: DESATUADA / 1: ATUADA |
|
8 |
QUEBRA DE LINHA |
RETORNA SE A QUEBRA FINAL DE LINHA ESTÁ HABILITADA |
0: DESABILITADA / 1: HABILITADA |
|
9 |
REPLICAR SERIAL |
INFORMA SE A INFORMAÇÃO DO RX É REPLICADA NO TX POR RS232, TTL, AMBOS OU SE ESTÁ DESABILITADA |
0: DESABILITADA / 1: RS232 / 2: TTL / 3: AMBOS |
|
10 |
MODO DO LEITOR |
INFORMA SE O LEITOR ESTÁ NO MODO MOTORISTA, PASSAGEIRO OU MOTORISA E PASSAGEIROS |
0: MOTORISTA / 1: PASSAGEIRO / 2: AMBOS |
|
11 |
PROTOCOLO SERIAL |
RETORNA O PROTOCOLO SERIAL DO LEITOR |
0: SGBT / 1: SGBRAS 1 / 2: SGBRAS 2 / 3: GTSL / 4: Nº DECIMAL / 5: Nº HEXA / 6: VDO / 7: JC400 / 8: QUECLINK MR2 / 9: MXT / 10: TELTONIKA / 11: ITER / 12: GLOBALSTAR |
|
12 |
1-WIRE |
RETORNA SE O 1-WIRE ESTÁ HABILITADO |
0: DESABILITADO / 1: HABILITADO |
|
13 |
TEMPO PÓS-CHAVE |
RETORNA O TEMPO DE ATRASO DO PÓS-CHAVE |
TEMPO EM SEGUNDOS |
|
14 E 15 |
VAZIOS |
RESERVADO PARA USO FUTURO |
|
|
16 |
FREQUÊNCIA RFID |
RETORNA A FREQUÊNCIA DE LEITURA DO LEITOR |
0: 125kMz / 1: 13,56MHz / 2: AMBAS / 3: DESABILITADA |
|
17 |
ORDEM DOS BYTES |
RETORNA SE A ORDEM DOS BYTES DOS CARTÕES É ORIGINAL OU INVERSA |
0: ORIGINAL / 1: INVERSA |
|
18 |
DESBLOQUEIO |
RETORNA SE O DESBLOQUEIO É REALIZADO COM QUALQUER CARTÃO OU APENAS CADASTRADOS |
0: QUALQUER CARTÃO / 1: APENAS CADASTRADOS |
|
19 |
VAZIO |
RESERVADO PARA USO FUTURO |
|
|
20 |
POSITIVO E PÓS-CHAVE |
INFORMA SE O POSITIVO E PÓS-CHAVE ESTÁ CONFIGURADO COMO JUNTOS OU SEPARADOS |
0: SEPARADOS / 1: JUNTOS |
|
21 |
ESTADO PÓS-CHAVE |
RETORNA O ESTADO DO PÓS-CHAVE |
0: DESLIGADO / 1: LIGADO |
|
22 |
BAUD RATE RS232 |
INFORMA A TAXA DE TRANSFERÊNCIA DA RS232 |
0: 9600 / 1: 19200 / 2: 115200 |
|
23 |
BAUD RATE TTL |
INFORMA A TAXA DE TRANSFERÊNCIA DA TTL |
0: 9600 / 1: 19200 / 2: 115200 |
|
24 |
DNS API |
RETORNA O DNS DA API OTA DE CARTÕES |
STRING |
|
25 |
CARTÃO MESTRE |
RETORNA O CARTÃO MESTRE CADASTRADO |
NÚMERO DO CARTÃO |
|
26 |
STRING GRAVAÇÃO 13,56 MHz |
INFORMAÇÃO QUE ESTÁ SALVA NO LEITOR PARA GRAVAR NOS CARTÕES |
STRING |
|
27 |
LEITURA DE INFORMAÇÃO NOS CARTÕES 13,56 MHz |
LÓGICA ESCOLHIDA PARA LEITURA DE INFORMAÇÃO GRAVADA NOS CARTÕES 13,56MHz |
0: DESABILITADO / 1: COMPARAÇÃO SEM ENVIO NA SERIAL / 2: COMPARAÇÃO COM ENVIO NA SERIAL / 3: SEM COMPARAÇÃO COM ENVIO NA SERIAL |
|
28 |
INTERVALO ENTRE CARTÕES |
RETORNA O INTERVALO ENTRE CARTÕES NO MODO PASSAGEIRO |
TEMPO EM SEGUNDOS |
|
29 |
BUZZER CICLO DE LEITURA |
RETORNA SE O BUZZER DE CICLO DE LEITURA ESTÁ HABILITADO |
0: DESABILITADO / 1: HABILITADO |
|
30 |
CICLO LEITURA |
RETORNA SE O CICLO DE LEITURA ESTÁ HABILITADO |
0: DESABILITADO / 1: HABILITADO |
|
31 |
MODO PORTARIA |
RETORNA SE O MODO PORTARIA ESTÁ HABILITADO |
0: DESABILITADO / 1: HABILITADO |
|
32 |
TEMPO 1-WIRE |
RETORNA O TEMPO DE ENVIO DO 1-WIRE |
TEMPO EM MS |
|
33 |
CICLOS 1-WIRE |
RETORNA A QUANTIDADE DE CICLOS DE ENVIO DO 1-WIRE |
INTEIRO DE 3 A 20 |
|
34 |
PADRÃO 1-WIRE |
RETORNA O PADRÃO 1-WIRE |
0: PADRÃO V0 |
|
OK |
FIM DA RESPOSTA |
||
Exemplo de resposta:
NC150|01.7|1|1||||1|0|1|0|2|0|0|3|||2|0|1||0|0|1|1|configurador-api.sgbras.com|123|TESTE|2|1|0|0|0|400|15|0|OK|
|
ÍNDICE |
PARÂMETRO |
RESPOSTA |
|
1 |
BUZZER |
1: HABILITADO |
|
2 |
BUZZER COM PÓS-CHAVE |
1: HABILITADO |
|
3 A 5 |
VAZIOS - RESERVADO PARA USO FUTURO |
|
|
6 |
SAÍDA |
1: HABILITADA |
|
7 |
SAÍDA ATUAL |
0: DESATUADA |
|
8 |
QUEBRA DE LINHA |
1: HABILITADA |
|
9 |
REPLICAR SERIAL |
0: DESABILITADO |
|
10 |
MODO DO LEITOR |
2: AMBOS |
|
11 |
PROTOCOLO SERIAL |
0: SGBT |
|
12 |
1-WIRE |
0: DESABILITADO |
|
13 |
TEMPO PÓS-CHAVE |
3: 3 SEGUNDOS |
|
14 E 15 |
VAZIOS - RESERVADO PARA USO FUTURO |
|
|
16 |
FREQUÊNCIA RFID |
2: AMBAS |
|
17 |
ORDEM DOS BYTES |
0: ORIGINAL |
|
18 |
DESBLOQUEIO |
1: APENAS CADASTRADOS |
|
20 |
POSITIVO E PÓS-CHAVE |
0: SEPARADOS |
|
21 |
ESTADO PÓS-CHAVE |
0: DESLIGADO |
|
22 |
BAUD RATE RS232 |
1: 19200 |
|
23 |
BAUD RATE TTL |
1: 19200 |
|
24 |
DNS API |
configurador-api.sgbras.com |
|
25 |
CARTÃO MESTRE |
123 |
|
26 |
PALAVRA GRAVADA NO LEITOR |
TESTE |
|
27 |
LÓGICA DE LEITURA DE CARTÕES 13,56 MHz |
2: LEITURA DE INFORMAÇÃO DO CARTÃO COM COMPARAÇÃO E ENVIO NA SERIAL |
|
28 |
INTERVALO ENTRE CARTÕES |
1: 1 SEGUNDO |
|
29 |
BUZZER CICLO DE LEITURA |
0: DESABILITADO |
|
30 |
CICLO LEITURA |
0: DESABILITADO |
|
31 |
MODO PORTARIA |
0: DESABILITADO |
|
32 |
TEMPO DE ENVIO DO 1-WIRE |
400: 400 MILISEGUNDOS |
|
33 |
QUANTIDADE CICLOS ENVIO 1-WIRE |
15: 15 CICLOS |
|
34 |
PADRÃO 1-WIRE |
0: PADRÃO V0 |
|
OK |
FIM DA RESPOSTA |
|
¶ Envio
É possível enviar todas as configurações do leitor por meio de um comando único. O comando tem o seguinte formato:
NC150|01.8|N|1|2|3|4|5|6|7|8|9|10|11|12|13|14|15|16|17|18|19|20|21|2|23|24|25|26|27|28|29|30|31|32|
Estrutura:
|
ÍNDICE |
PARÂMETRO |
FUNÇÃO |
ARGUMENTOS POSSÍVEIS |
|
N |
QUANTIDADE CAMPOS |
INFORMA QUANTOS CAMPOS SERÃO CONFIGURADOS UTILIZANDO O COMANDO |
1 A 32 |
|
1 |
BUZZER |
HABILITA OU DESABILITA O BUZZER |
0: DESABILITA / 1: HABILITA |
|
2 |
BUZZER COM PÓS-CHAVE |
HABILITA OU DESABILITA O BUZZER COM PÓS-CHAVE |
0: DESABILITA / 1: HABILITA |
|
3 |
SAÍDA |
HABILITA OU DESABILITA A SAÍDA DO LEITOR |
0: DESABILITA / 1: HABILITA |
|
4 A 8 |
VAZIOS |
RESERVADO PARA USO FUTURO |
|
|
9 |
QUEBRA DE LINHA |
HABILITA OU DESABILITA A QUEBRA DE LINHA FINAL |
0: DESABILITA / 1: HABILITA |
|
10 |
DESBLOQUEIO |
DEFINE SE O DESBLOQUEIO É REALIZADO COM QUALQUER CARTÃO OU APENAS CADASTRADOS |
0: QUALQUER CARTÃO / 1: APENAS CADASTRADOS |
|
11 |
MODO DO LEITOR |
DEFINE O MODO DO LEITOR COMO MOTORISTA, PASSAGEIRO OU MOTORISA E PASSAGEIROS |
0: MOTORISTA / 1: PASSAGEIRO / 2: AMBOS |
|
12 |
INTERVALO ENTRE CARTÕES |
DEFINE O INTERVALO ENTRE CARTÕES NO MODO PASSAGEIRO |
TEMPO EM SEGUNDOS |
|
13 |
MODO PORTARIA |
HABILITA OU DESABILITA O MODO PORTARIA |
0: DESABILITA / 1: HABILITA |
|
14 |
FREQUÊNCIA RFID |
DEFINE A FREQUÊNCIA DE LEITURA DO LEITOR |
0: 125kMz / 1: 13,56MHz / 2: AMBAS / 3: DESABILITA |
|
15 |
REPLICAR SERIAL |
DEFINE SE A INFORMAÇÃO DO RX É REPLICADA NO TX POR RS232, TTL, AMBOS OU DESABILITA |
0: DESABILITA / 1: RS232 / 2: TTL / 3: AMBOS |
|
16 |
VAZIO |
RESERVADO PARA USO FUTURO |
|
|
17 |
ORDEM DOS BYTES |
DEFINE SE A ORDEM DOS BYTES DOS CARTÕES É ORIGINAL OU INVERSA |
0: ORIGINAL / 1: INVERSA |
|
18 |
POSITIVO E PÓS-CHAVE |
DEFINE SE O PÓS-CHAVE E POSITIVO ESTÃO LIGADOS JUNTOS OU SEPARADOS |
0: SEPARADOS / 1: JUNTOS |
|
19 |
TEMPO PÓS-CHAVE |
DEFINE O TEMPO DO PÓS-CHAVE |
NÚMERO EM SEGUNDOS |
|
20 |
BAUD RATE RS232 |
DEFINE A TAXA DE TRANSFERÊNCIA DA RS232 |
0: 9600 / 1: 19200 / 2: 115200 |
|
21 |
BAUD RATE TTL |
DEFINE A TAXA DE TRANSFERÊNCIA DA TTL |
0: 9600 / 1: 19200 / 2: 115200 |
|
22 |
PROTOCOLO SERIAL |
DEFINE O PROTOCOLO SERIAL DO LEITOR |
0: SGBT / 1: SGBRAS 1 / 2: SGBRAS 2 / 3: GTSL / 4: Nº DECIMAL / 5: Nº HEXA / 6: VDO / 7: JC400 / 8: QUECLINK MR2 / 9: MXT / 10: TELTONIKA / 11: ITER / 12: GLOBALSTAR |
|
23 |
1-WIRE |
HABILITA OU DESABILITA 1-WIRE |
0: DESABILITA / 1: HABILITA |
|
24 |
DNS API |
DEFINE A DNS DA API OTA DE CARTÕES |
STRING |
|
25 |
CARTÃO MESTRE |
DEFINE O CARTÃO MESTRE |
NÚMERO DO CARTÃO |
|
26 |
BUZZER CICLO DE LEITURA |
HABILITA OU DESABILITA O BUZZER DE CICLO DE LEITURA |
0: DESABILITA/ 1: HABILITA |
|
27 |
CICLO LEITURA |
HABILITA OU DESABILITA O CICLO DE LEITURA |
0: DESABILITA / 1: HABILITA |
|
28 |
STRING GRAVAÇÃO 13,56 MHz |
INFORMAÇÃO QUE SERÁ SALVA NO LEITOR PARA GRAVAR NOS CARTÕES |
STRING |
|
29 |
LEITURA DE INFORMAÇÃO NOS CARTÕES 13,56 MHz |
DEFINE A LÓGICA PARA LEITURA DE INFORMAÇÃO GRAVADA NOS CARTÕES 13,56MHz |
0: DESABILITADO / 1: COMPARAÇÃO SEM ENVIO NA SERIAL / 2: COMPARAÇÃO COM ENVIO NA SERIAL / 3: SEM COMPARAÇÃO COM ENVIO NA SERIAL |
|
30 |
TEMPO 1-WIRE |
DEFINE O TEMPO DE ENVIO DO 1-WIRE |
TEMPO EM MS |
|
31 |
CICLOS 1-WIRE |
DEFINE A QUANTIDADE DE CICLOS DE ENVIO DO 1-WIRE |
INTEIRO DE 3 A 20 |
|
32 |
PADRÃO 1-WIRE |
DEFINE O PADRÃO 1-WIRE |
0: PADRÃO V0 |
Exemplo (comando padrão):
NC150|01.8|32|1|1|1||||||1|0|0|2|0|2|0||0|1|1|1|1|0|1|configurador-api.sgbras.com|0||||0|400|20|0|
|
ÍNDICE |
PARÂMETRO |
ARGUMENTO |
|
1 |
BUZZER |
1: HABILITADO |
|
2 |
BUZZER COM PÓS-CHAVE |
1: HABILITADO |
|
3 |
SAÍDA |
1: HABILITADA |
|
4 A 8 |
VAZIOS |
|
|
9 |
QUEBRA DE LINHA |
1: HABILITADA |
|
10 |
DESBLOQUEIO |
0: QUALQUER CARTÃO |
|
11 |
MODO DO LEITOR |
0: MOTORISTA |
|
12 |
INTERVALO ENTRE CARTÕES |
2: 2 SEGUNDOS |
|
13 |
MODO PORTARIA |
0: DESABILITADO |
|
14 |
FREQUÊNCIA RFID |
2: AMBAS |
|
15 |
REPLICAR SERIAL |
0: DESABILITADO |
|
16 |
VAZIO |
|
|
17 |
ORDEM DOS BYTES |
0: ORIGINAL |
|
18 |
POSITIVO E PÓS-CHAVE |
1: SEPARADOS |
|
19 |
TEMPO PÓS-CHAVE |
1: 1 SEGUNDO |
|
20 |
BAUD RATE RS232 |
1: 19200 |
|
21 |
BAUD RATE TTL |
1: 19200 |
|
22 |
PROTOCOLO SERIAL |
0: SGBT |
|
23 |
1-WIRE |
1: HABILITADO |
|
24 |
DNS API |
configurador-api.sgbras.com |
|
25 |
CARTÃO MESTRE |
0: SEM CARTÃO MESTRE |
|
26 |
BUZZER CICLO DE LEITURA |
1: HABILITADO |
|
27 |
CICLO LEITURA |
1: HABILITADO |
|
28 |
STRING GRAVAÇÃO 13,56 MHz |
VAZIO |
|
29 |
LEITURA DE INFORMAÇÃO NOS CARTÕES 13,56 MHz |
0: DESABILITADO |
|
30 |
TEMPO 1-WIRE |
400: 400MS |
|
31 |
CICLOS 1-WIRE |
20: 20 CICLOS |
|
32 |
PADRÃO 1-WIRE |
0: PADRÃO V0 |
Resposta esperada:
NC150|01.8|1|1|1||||||1|0|0|2|0|2|0||0|1|1|1|1|0|1|configurador-api.sgbras.com|0||||0|400|20|0|OK|
É possível enviar este comando com menos de 32 argumentos. Por exemplo, se deseja alterar as configurações apenas dos 3 primeiros parâmetros (buzzer, buzzer com pós-chave e saída), o comando terá o seguinte formato:
NC150|01.8|3|1|0|1|
Este comando irá definir as configurações desta forma:
- Buzzer: habilitado
- Buzzer com pós-chave: desabilitado
- Saída: habilitada
Caso não deseje alterar alguma configuração, envie o campo dela vazio. Exemplo: se deseja alterar o parâmetro saída, mas não deseja alterar buzzer e buzzer com pós-chave, o comando terá o seguinte formato:
NC150|01.8|3|||0|
Este comando irá definir as configurações desta forma:
- Buzzer: inalterado (habilitado)
- Buzzer com pós-chave: inalterado (desabilitado)
- Saída: desabilitada
¶ Códigos de erro
|
CÓDIGO |
FUNÇÃO |
|
E1 |
ERRO DE ESTRUTURA, ÍNDICE OU QUANTIDADE DE CAMPOS |
|
E2 |
CABEÇALHO DO COMANDO INVÁLIDO |
|
E3 |
CAMPO RESERVADO PREENCHIDO INDEVIDAMENTE |
|
E4 |
CAMPO BINÁRIO INVÁLIDO |
|
E5 |
CAMPO NÚMERICO FORA DE FAIXA PERMITIDA |
|
E6 |
CAMPO INTEIRO DECIMAL INVÁLIDO |
|
E7 |
HOST OTA INVÁLIDO |
|
E8 |
PALAVRA PARA GRAVAÇÃO EM CARTÕES 13,56MHZ INVÁLIDA |
|
E9 |
PARÂMETROS ESPECIAIS DO 1-WIRE INVÁLIDOS |
¶ Cadastro de cartões
Para realizar o cadastro de cartões no leitor, utilize o Configurador NC-150: https://wiki.sgbras.com/configurador/nc150. Existem quatro formas de cadastrar cartões no leitor NC-150, sendo elas:
¶ Individual
Para cadastrar apenas um cartão, envie, via serial ou USB, o comando NC150|07.0|X|, substituindo o argumento X pelo número do cartão que deseja cadastrar.
Exemplo:
- NC150|07.0|123|
- Resposta: NC150|07.0|123|OK|
- 1 cartão cadastrado: 123
Pelo Configurador, basta digitar o número do cartão e enviar:
Durante o cadastro de cartões, é possível receber os seguintes erros:
|
ERRO |
MOTIVO |
|
E0 |
FALHA INTERNA |
|
E1 |
COMANDO SEM NÚMERO DO CARTÃO |
|
E2 |
CARTÃO JÁ CADASTRADO |
|
E3 |
LIMITE DE CARTÕES ATINGIDO |
¶ Em massa
Para cadastrar mais de um cartão via comando, utilize o comando NC150|07.6|QTDE|1 X|...|N X|, sendo:
- QTDE: A quantidade de cartões que serão cadastrados;
- 1: O índice do primeiro número de cartão;
- X: O número do cartão;
- N: O índice do último número de cartão.
Exemplo:
- NC150|07.6|3|1 123|2 124|3 125|
- Resposta: NC150|07.6|3|1 123|2 124|3 125|OK|
- 3 cartões cadastrados: 123, 124, 125
¶ Cartão mestre
Nesta forma de cadastro, um cartão será escolhido como mestre e deve ser cadastrado com o comando NC150|07.11|X|, substituindo o argumento X pelo número do cartão.
Exemplo:
- NC150|07.11|123|
- Resposta: NC150|07.11|123|OK|
Após cadastrar o cartão mestre e aproximá-lo do leitor, o leitor entrará em modo de leitura, emitindo o buzzer e piscando o LED amarelo. Nesse modo, aproxime os cartões que deseja cadastrar um a um. Ao final, passe o cartão mestre novamente para encerrar o cadastro dos cartões. Os cartões cadastradas são exibidos na tela do Configurador durante o cadastro.
Também é possível conferir se os cartões aproximados foram cadastrados por meio dos comandos:
- NC150|07.5|, para conferir a quantidade total de cartões cadastrados no leitor.
- NC150|07.3|, para listar todos os cartões cadastrados no leitor.
- NC150|07.8|X|, para conferir se um ID específico está cadastrado.
¶ Arquivo via ota
Para cadastrar grandes quantidades de cartões, é possível enviar um arquivo no formato CSV para o leitor via Wifi. Para isso, siga os passos abaixo:

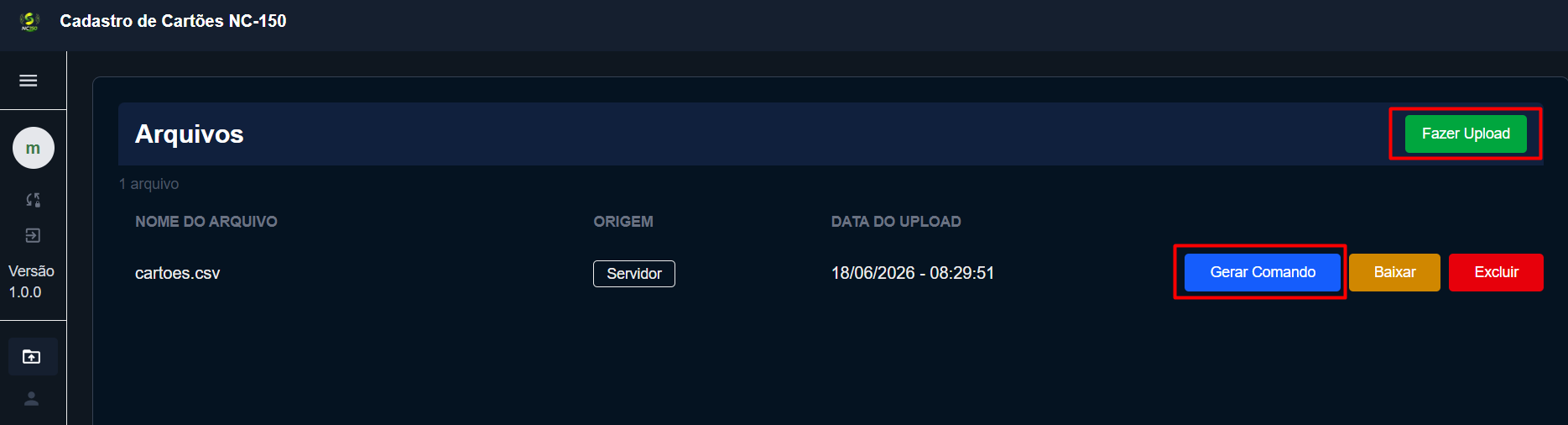

- Acesse o sistema de Cadastro de Cartões da SGBras: https://embarque-cartoes.sgbras.com/login. Caso ainda não tenha as credenciais de acesso, solicite ao nosso setor de suporte: https://suporte.sgbras.com/.
- No canto superior direito da tela, clique em Fazer Upload e selecione em sua máquina o arquivo CSV contendo os números dos cartões.
- Em seguida, clique em Gerar Comando no arquivo que deseja enviar ao leitor.

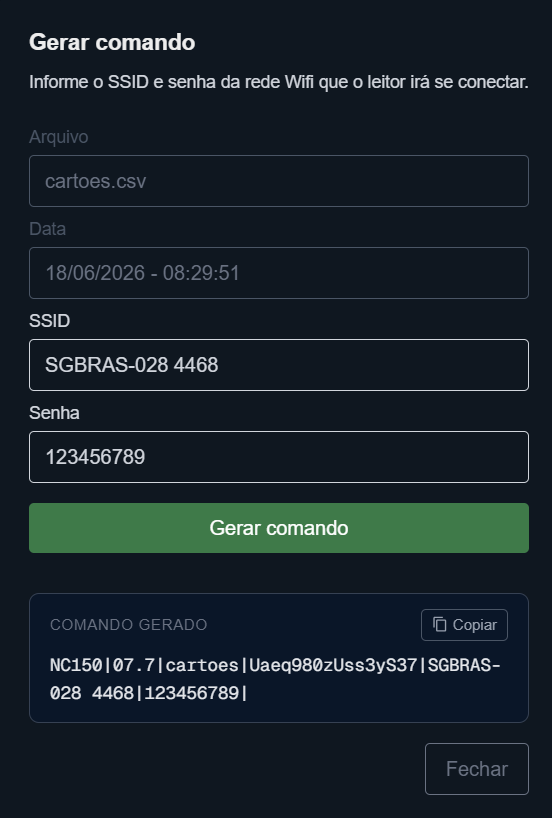

- Para gerar o comando, informe o nome (SSID) e a senha da rede Wifi a qual o leitor irá se conectar e clique em Gerar Comando.
- Copie o comando gerado.
- No Configurador NC-150 da SGBras, envie o comando gerado ao leitor conectado via USB.
- O leitor irá se conectar à rede informada na geração do comando e baixar o arquivo contendo os IDs dos cartões. Não desligue o equipamento até a finalização do processo.

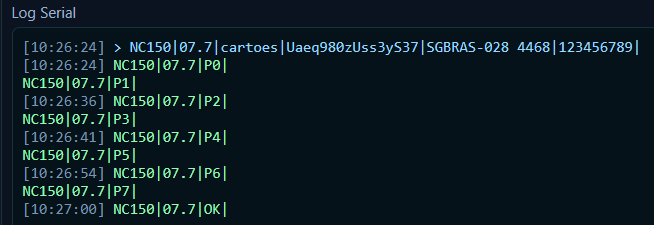

- É possível acompanhar o processo de download dos arquivos via serial ou USB.
|
PROCESSO |
ERRO |
ETAPA |
|
P0 |
E0 |
Comando aceito |
|
P1 |
E1 |
Conectando à rede Wifi |
|
P2 |
E2 |
Conectado ao Wifi |
|
P3 |
E3 |
Conectando ao servidor |
|
P4 |
E4 |
Conectado ao servidor |
|
P5 |
E5 |
Iniciando download de arquivo |
|
P6 |
E6 |
Download concluído |
|
P7 |
E7 |
Iniciando atualização de cartões |
|
OK |
E8 |
Cartões atualizados com sucesso |
¶ Atualização OTA
Para atualizar o firmware do leitor, basta preencher as informações do comando Atualizar Firmware no Configurador:
- VERSÃO: Versão do leitor que deseja atualizar.
- NOME WIFI: Nome da rede Wifi à qual o leitor irá se conectar.
- SENHA: Senha dessa rede.
Envie o comando via serial ou USB e acompanhe a atualização pelos códigos do processo:
| PROCESSO |
ERRO |
PROCESSO |
|
P0 |
E0 |
Comando aceito |
|
P1 |
E1 |
Conectando à rede Wifi |
|
P2 |
E2 |
Conectado ao Wifi |
|
P3 |
E3 |
Conectando ao servidor |
|
P4 |
E4 |
Conectado ao servidor |
|
P5 |
E5 |
Iniciando download de arquivo |
|
P6 |
E6 |
Download concluído |
|
P7 |
E7 |
Iniciando atualização de firmware |
|
OK |
E8 |
Firmware atualizado com sucesso |
A atualização leva em média 2 minutos e, durante o procedimento, o LED do leitor ficará branco. Não desligue o equipamento até a finalização do processo.
¶ Gravação em cartões 13,56 MHz
A tecnologia de 13,56 MHz é amplamente utilizada em aplicações como controle de acesso, identificação e telemetria. A funcionalidade de escrita em cartões nessa frequência permite gravar informações diretamente na memória do cartão, conforme a estrutura e permissões definidas pelo tipo de chip utilizado.
¶ Gravação da informação
- Enviar informação ao leitor: Envie ao leitor a informação que deseja gravar nos cartões. Para isso, utilize o comando “Cadastra código no leitor”, digitando em “código” a informação desejada. Esta informação pode ter no máximo 16 caracteres. Ao enviar uma string contendo mais de 16 caracteres, o leitor irá retornar um erro: ERRO|NC150 TAMANHO|.
- Conferir informação gravada no leitor: Para conferir a informação gravada no leitor, envie o comando “Solicita código cadastrado no leitor”.
- Iniciar gravação da informação nos cartões: Em seguida, será realizada a gravação desta informação nos cartões. Para isso, envie o comando “Inicia gravação cartões”. O leitor irá exibir o LED branco e o buzzer ficará apitando. Aproxime os cartões um a um e aguarde a confirmação (LED azul e aviso sonoro de sucesso). Em caso de erro na gravação, será emitido o LED vermelho e aviso sonoro de erro. Nesse caso, tente aproximar o cartão novamente.
- Para finalizar a gravação nos cartões, envie o comando “Para gravação cartões”.
- Ler o que está gravado nos cartões: É possível conferir o que está gravado nos cartões com o comando “Inicia leitura código do cartão”. Ao enviá-lo, o leitor irá exibir o LED branco e o buzzer ficará apitando. Aproxime os cartões um a um. Quando a leitura da informação é feita com sucesso, o leitor emite um aviso sonoro de sucesso e o LED pisca na cor azul e, em caso de erro na leitura, ele emite um aviso sonoro de erro e o LED pisca vermelho. O erro na leitura não indica a ausência de informação no cartão, indica apenas que o leitor não conseguiu ler essa informação. Caso o cartão possua alguma informação gravada, o leitor irá enviar a informação que está gravada via serial.
- Para finalizar a leitura, envie o comando “Para leitura código do cartão”.
¶ Funcionamento
Após realizar a gravação nos cartões, é necessário parametrizar o funcionamento do leitor em relação a leitura da informação dos cartões. Para isso, utilize o comando “Comparar Código Gravado”.
- Desabilitado: Caso não deseje utilizar a funcionalidade de leitura de informações contidas nos cartões, desabilite essa função. Este comando não irá excluir as informações gravadas no leitor e nem nos cartões.
- Habilitar – não envia código na serial: Compara a informação gravada no leitor com a informação gravada no cartão aproximado e libera apenas se a informação for a mesma. Não envia a informação na serial, apenas o número do cartão com o protocolo definido.
- Habilitar – envia código na serial se for igual: Compara a informação gravada no leitor com a informação gravada no cartão aproximado e libera apenas se a informação for a mesma. Envia a informação na serial antes do número do cartão com o protocolo.
- Ativa somente a leitura e envia na serial: Apenas lê a informação gravada no cartão e realiza a liberação, independente se é a mesma informação gravada no leitor. Envia a informação na serial antes do número do cartão com o protocolo.
¶ Instalação em veículos
¶ Ferramentas necessárias
- Multímetro;
- Fita isolante;
- Fita dupla face ou parafusos para fixação no painel.
¶ Recomendações Importantes
- Verificar corretamente a polaridade da alimentação antes da energização.
- Confirmar tensão da linha pós-chave com auxílio de multímetro.
- Não operar fora da faixa de tensão.
- Isolar adequadamente todas as conexões.
- Os condutores Seriais 232 TX (Roxo) e RX (Cinza) não devem, em hipótese alguma, ser conectados à alimentação positiva ou negativa do veículo. Conexões incorretas podem danificar permanentemente a porta de comunicação do equipamento. Também deve-se evitar contato desses condutores com a carcaça metálica do veículo.
- Os condutores UAR TTL TX (Verde) e RX (Marrom) não podem ser ligados equivocadamente, pois podem ser permanentemente danificados. Deve-se ligar o TX do NC-150 com o RX do dispositivo e RX do NC-150 com o TX do dispositivo.
- A instalação deve ser executada por profissional qualificado.
¶ Comandos
Os comandos das versões anteriores dos leitores da SGBras, no formato SGBT, são compatíveis com o NC-150 e podem ser enviados a ele. Verifique ao final da tabela:
|
COMANDO |
FUNÇÃO |
|
GRUPO 1: FIRMWARE |
|
|
NC150|01.0| |
RETORNA VERSÃO DE FIRMWARE |
|
NC150|01.1|VERSÃO|SSID|SENHA| |
ATUALIZA FIRMWARE VIA WIFI |
|
NC150|01.2| |
REINICIA O LEITOR |
|
NC150|01.3| |
RESTAURA PADRÃO DE FABRICA |
|
NC150|01.4| |
REALIZA TESTE GERAL |
|
NC150|01.5| |
RETORNA O ID DO CHIP |
|
NC150|01.6| |
RETORNA A TEMPERATURA DO CHIP |
|
NC150|01.7| |
REQUISITA O STATUS DE CONFIGURAÇÃO |
|
NC150|01.8| |
ENVIA TODAS AS CONFIGURAÇÕES |
|
GRUPO 2: BAUD RATE (TAXA DE TRANSMISSÃO) |
|
|
NC150|02.0|0| |
BAUD RATE SERIAL RS232: 9600 |
|
NC150|02.0|1| |
BAUD RATE SERIAL RS232: 19200 |
|
NC150|02.0|2| |
BAUD RATE SERIAL RS232: 115200 |
|
NC150|02.1|0| |
BAUD RATE SERIAL TTL: 9600 |
|
NC150|02.1|1| |
BAUD RATE SERIAL TTL: 19200 |
|
NC150|02.1|2| |
BAUD RATE SERIAL TTL: 115200 |
|
GRUPO 3: CONFIGURAÇÃO – PÓS-CHAVE E POSITIVO |
|
|
NC150|03.0|0| |
PÓS-CHAVE E POSITIVO SEPARADOS |
|
NC150|03.0|1| |
PÓS-CHAVE E POSITIVO JUNTOS |
|
GRUPO 4: CONFIGURAÇÕES – BUZZER, SAÍDA E QUEBRA FINAL DE LINHA |
|
|
NC150|04.1|0| |
DESABILITA BUZZER |
|
NC150|04.1|1| |
HABILITA BUZZER |
|
NC150|04.2|0| |
DESABILITA BUZZER COM PÓS-CHAVE |
|
NC150|04.2|1| |
HABILITA BUZZER COM PÓS-CHAVE |
|
NC150|04.3| |
ACIONA BUZZER POR 3 SEGUNDOS |
|
NC150|04.4|0| |
DESATIVA BUZZER |
|
NC150|04.4|1| |
ATIVA BUZZER |
|
NC150|04.5|0| |
DESABILITA SAÍDA |
|
NC150|04.5|1| |
HABILITA SAÍDA |
|
NC150|04.6| |
ACIONA SAÍDA POR 3 SEGUNDOS |
|
NC150|04.7|0| |
DESATIVA SAÍDA |
|
NC150|04.7|1| |
ATIVA SAÍDA |
|
NC150|04.8|0| |
DESABILITA QUEBRA FINAL DE LINHA |
|
NC150|04.8|1| |
HABILITA QUEBRA FINAL DE LINHA |
|
GRUPO 5: CONFIGURAÇÃO – REPLICAR SERIAL |
|
|
NC150|05.0|0| |
DESABILITA REPLICAR SERIAL |
|
NC150|05.0|1| |
REPLICAR SERIAL PELA RS232 |
|
NC150|05.0|2| |
REPLICAR SERIAL PELA TTL |
|
NC150|05.0|3| |
REPLICAR SERIAL PELA RS232 E TTL |
|
GRUPO 7: CARTÕES |
|
|
NC150|07.0|X| |
GRAVAR CARTÃO DO COM ID X |
|
NC150|07.1|X| |
APAGAR CARTÃO X |
|
NC150|07.2| |
APAGAR TODOS OS CARTÕES |
|
NC150|07.3| |
CONSULTAR CARTÕES CADASTRADOS |
|
NC150|07.4| |
CONSULTAR MOTORISTA EM TRÂNSITO |
|
NC150|07.5| |
RETORNA A QUANTIDADE DE CARTÕES CADASTRADOS |
|
NC150|07.6|N|1 X|...|N X| |
CADASTRO EM MASSA |
|
NC150|07.7|nome_arquivo|TOKEN|SSID|SENHA| |
CADASTRAR DE CARTÕES COM ARQUIVO CSV VIA OTA |
|
NC150|07.8|X| |
CONSULTAR SE CARTÃO X ESTÁ CADASTRADO |
|
NC150|07.9|nome_arquivo|TOKEN|SSID|SENHA| |
RECEBER ARQUIVO DE CARTÕES VIA OTA |
|
NC150|07.10|configurador-api.sgbras.com| |
CONFIGURAR DNS DE DOWNLOAD E UPLOAD |
|
NC150|07.11|X| |
CADASTRA CARTÃO MESTRE |
|
NC150|07.12|0|TEXTO| |
GRAVA INFORMAÇÃO DESEJADA NO LEITOR |
|
NC150|07.12|1| |
INICIA GRAVAÇÃO DA INFORMAÇÃO NOS CARTÕES |
|
NC150|07.12|3| |
CONFERE INFORMAÇÃO GRAVADA NO LEITOR |
|
NC150|07.12|2| |
FINALIZA GRAVAÇÃO DA INFORMAÇÃO NOS CARTÕES |
|
NC150|07.12|4| |
INICIA LEITURA DA INFORMAÇÃO DOS CARTÕES |
|
NC150|07.12|5| |
FINALIZA LEITURA DA INFORMAÇÃO DOS CARTÕES |
|
NC150|07.13|0| |
DESATIVA COMPARAÇÃO DE INFORMAÇÃO |
|
NC150|07.13|1| |
ATIVA LEITURA DE INFORMAÇÃODO CARTÃO COM COMPARAÇÃO - NÃO ENVIA NA SERIAL |
|
NC150|07.13|2| |
ATIVA LEITURA DE INFORMAÇÃO DO CARTÃO COM COMPARAÇÃO - ENVIA NA SERIAL |
|
NC150|07.13|3| |
ATIVA LEITURA DE INFORMAÇÃO DO CARTÃO SEM COMPARAÇÃO - ENVIA NA SERIAL |
|
GRUPO 9: CONFIGURAÇÃO – MODO DO LEITOR |
|
|
NC150|09.0|0| |
MODO CARTÃO: MOTORISTA |
|
NC150|09.0|1| |
MODO CARTÃO: PASSAGEIROS |
|
NC150|09.0|2| |
MODO CARTÃO: MOTORISTA E PASSAGEIROS |
|
GRUPO 10: CONFIGURAÇÃO – ORDEM DOS BYTES |
|
|
NC150|10.0|0| |
ORDEM DOS BYTES: ORIGINAL |
|
NC150|10.0|1| |
ORDEM DOS BYTES: INVERSA |
|
GRUPO 11: CONFIGURAÇÃO – DESBLOQUEIO |
|
|
NC150|11.0|0| |
MATRÍCULA E DESBLOQUEIO: QUALQUER CARTÃO |
|
NC150|11.0|1| |
MATRÍCULA E DESBLOQUEIO: CARTÕES CADASTRADOS |
|
GRUPO 14: PROTOCOLOS SERIAL |
|
|
NC150|14.0|0| |
PROTOCOLOS SERIAL: SGBT |
|
NC150|14.0|1| |
PROTOCOLOS SERIAL: SGBRAS 1 |
|
NC150|14.0|2| |
PROTOCOLOS SERIAL: SGBRAS 2 |
|
NC150|14.0|3| |
PROTOCOLOS SERIAL: GTSL |
|
NC150|14.0|4| |
PROTOCOLOS SERIAL: Nº DECIMAL |
|
NC150|14.0|5| |
PROTOCOLOS SERIAL: Nº HEXA |
|
NC150|14.0|6| |
PROTOCOLOS SERIAL: VDO |
|
NC150|14.0|7| |
PROTOCOLOS SERIAL: JC400 |
|
NC150|14.0|8| |
PROTOCOLOS SERIAL: QUECLINK MR2 |
|
NC150|14.0|9| |
PROTOCOLOS SERIAL: MXT |
|
NC150|14.0|10| |
PROTOCOLOS SERIAL: TELTONIKA |
|
NC150|14.0|11| |
PROTOCOLOS SERIAL: ITER |
|
NC150|14.0|12| |
PROTOCOLOS SERIAL: GLOBALSTAR |
|
GRUPO 15: CONFIGURAÇÃO - TEMPO DETECTAR CHAVE DO VEÍCULO |
|
|
NC150|15.0|X| |
TEMPO DETECTAR CHAVE DO VEÍCULO (EM SEGUNDOS) |
|
NC150|15.1|X| |
TEMPO DO INTERVALO ENTRE CARTÕES (MODO PASSAGEIRO) |
|
GRUPO 16: PROTOCOLOS 1-WIRE |
|
|
NC150|16.0|0| |
DESABILITA 1-WIRE |
|
NC150|16.0|1| |
HABILITA 1-WIRE |
|
NC150|16.0|3| |
TEMPO DE TRANSMISSÃO 1-WIRE |
|
NC150|16.0|4|X| |
QUANTIDADE DE CICLOS DE TRANSMISSÃO 1-WIRE |
|
NC150|16.1|0| |
PADRÃO V0 |
|
GRUPO 17: RFID |
|
|
NC150|17.0|0| |
FREQUÊNCIA DO RFID: 125KHZ |
|
NC150|17.0|1| |
FREQUENCIA DO RFID: 13.56MHZ |
|
NC150|17.0|2| |
FREQUÊNCIA DO RFID: AMBAS |
|
NC150|17.0|3| |
DESABILITA RFID |
|
GRUPO 18: CICLO DE LEITURA DE CARTÕES |
|
|
NC150|18.0|1| |
EMITE BUZZER DE CICLO DE LEITURA DE CARTÃO |
|
NC150|18.0|0| |
CANCELA BUZZER DE CICLO DE LEITURA DE CARTÃO |
|
NC150|18.1|1| |
HABILITA CICLO LEITURA DE CARTÃO RFID SEM ATUAÇÃO DO PÓS CHAVE |
|
NC150|18.1|0| |
DESABILITA CICLO LEITURA DE CARTÃO RFID SEM ATUAÇÃO DO PÓS CHAVE |
|
GRUPO 19: CONFIGURAÇÃO - MODO PORTARIA |
|
|
NC150|19.0|0| |
DESABILITA MODO PORTARIA |
|
NC150|19.0|1| |
HABILITA MODO PORTARIA |
¶ Compatibilidade de comandos SGBT
| NOME | COMANDOS LEITOR ANTIGO | COMANDOS NC-150 |
| VERSÃO FIRMWARE | SGBT|01.0| | NC150|01.0| |
| RESET (Reinicializa) | SGBT|01.2| | NC150|01.2| |
| RESTAURA PADRÃO DE FABRICA | SGBT|01.3| | NC150|01.3| |
| TESTE GERAL | SGBT|01.4| | NC150|01.4| |
| BAUD RATE SERIAL RS232: 9600 | SGBT|02.1| | NC150|02.0|0| |
| BAUD RATE SERIAL RS232: 19200 | SGBT|02.0| | NC150|02.0|1| |
| BAUD RATE SERIAL RS232: 115200 | SGBT|02.2| | NC150|02.0|2| |
| BAUD RATE SERIAL TTL: 9600 | SGBT|03.1| | NC150|02.1|0| |
| BAUD RATE SERIAL TTL: 19200 | SGBT|03.0| | NC150|02.1|1| |
| BAUD RATE SERIAL TTL: 115200 | SGBT|03.2| | NC150|02.1|2| |
| PÓS-CHAVE E POSITIVO SEPARADOS | SGBT|06.0| | NC150|03.0|0| |
| PÓS-CHAVE E POSITIVO JUNTOS | SGBT|06.1| | NC150|03.0|1| |
| DESABILITA BUZZER | SGBT|04.2| | NC150|04.1|0| |
| HABILITA BUZZER | SGBT|04.3| | NC150|04.1|1| |
| DESABILITA BUZZER COM PÓS-CHAVE | SGBT|04.4| | NC150|04.2|0| |
| HABILITA BUZZER COM PÓS-CHAVE | SGBT|04.5| | NC150|04.2|1| |
| ACIONA BUZZER POR 3 SEGUNDOS | SGBT|04.6| | NC150|04.3| |
| DESACIONA BUZZER | SGBT|04.8| | NC150|04.4|0| |
| ACIONA BUZZER | SGBT|04.7| | NC150|04.4|1| |
| DESABILITA SAÍDA | SGBT|04.9| | NC150|04.5|0| |
| HABILITA SAÍDA | SGBT|04.10| | NC150|04.5|1| |
| ACIONA SAÍDA POR 3 SEGUNDOS | SGBT|04.11| | NC150|04.6| |
| DESACIONA SAÍDA | SGBT|04.13| | NC150|04.7|0| |
| ACIONA SAÍDA | SGBT|04.12| | NC150|04.7|1| |
| DESABILITA QUEBRA FINAL DE LINHA | SGBT|04.14| | NC150|04.8|0| |
| HABILITA QUEBRA FINAL DE LINHA | SGBT|04.15| | NC150|04.8|1| |
| DESABILITA REPLICAR SERIAL | SGBT|05.0| | NC150|05.0|0| |
| REPLICAR SERIAL PELA RS232 | SGBT|05.1| | NC150|05.0|1| |
| REPLICAR SERIAL PELA TTL | SGBT|05.2| | NC150|05.0|2| |
| REPLICA SERIAL PELA RS232 E TTL | SGBT|05.3| | NC150|05.0|3| |
| GRAVAR CARTÃO DO COM ID X | SGBT|07.0|X| | NC150|07.0|X| |
| APAGAR CARTÃO X | SGBT|07.1|X| | NC150|07.1|X| |
| APAGAR TODOS OS CARTÕES | SGBT|07.2| | NC150|07.2| |
| CONSULTAR CARTÕES CADASTRADOS | SGBT|07.3| | NC150|07.3| |
| CONSULTAR MOTORISTA EM TRÂNSITO | SGBT|07.4| | NC150|07.4| |
| MODO CARTÃO: MOTORISTA | SGBT|09.0| | NC150|09.0|0| |
| MODO CARTÃO: PASSAGEIROS | SGBT|09.1| | NC150|09.0|1| |
| MODO CARTÃO: MOTORISTA E PASSAGEIROS | SGBT|09.2| | NC150|09.0|2| |
| ORDEM DOS BYTES: ORIGINAL | SGBT|10.0| | NC150|10.0|0| |
| ORDEM DOS BYTES: INVERSA | SGBT|10.1| | NC150|10.0|1| |
| MATRÍCULA E DESBLOQUEIO: QUALQUER CARTÃO | SGBT|11.0| | NC150|11.0|0| |
| MATRÍCULA E DESBLOQUEIO: CARTÕES CADASTRADOS | SGBT|11.1| | NC150|11.0|1| |
| PROTOCOLOS SERIAL: SGBT | SGBT|14.1| | NC150|14.0|0| |
| PROTOCOLOS SERIAL: SGBRAS 1 | SGBT|14.16| | NC150|14.0|1| |
| PROTOCOLOS SERIAL: SGBRAS 2 | SGBT|14.17| | NC150|14.0|2| |
| PROTOCOLOS SERIAL: GTSL | SGBT|14.2| | NC150|14.0|3| |
| PROTOCOLOS SERIAL: Nº DECIMAL | SGBT|14.4| | NC150|14.0|4| |
| PROTOCOLOS SERIAL: Nº HEXA | SGBT|14.5| | NC150|14.0|5| |
| PROTOCOLOS SERIAL: VDO | SGBT|14.7| | NC150|14.0|6| |
| PROTOCOLOS SERIAL: JC400 | SGBT|14.20| | NC150|14.0|7| |
| PROTOCOLOS SERIAL: Queclink MR2 | SGBT|14.3| | NC150|14.0|8| |
| PROTOCOLOS SERIAL: MXT | SGBT|14.0| | NC150|14.0|9| |
| PROTOCOLOS SERIAL: Teltonika | SGBT|14.15| | NC150|14.0|10| |
| PROTOCOLOS SERIAL: Iter | SGBT|14.13| | NC150|14.0|11| |
| TEMPO DETECTAR CHAVE DO VEÍCULO (EM SEGUNDOS) | SGBT|15.0|X| | NC150|15.0|X| |
| FREQUENCIA DO RFID: 125KHZ | SGBT|17.0| | NC150|17.0|0| |
| FREQUENCIA DO RFID: 13.56MHZ | SGBT|17.1| | NC150|17.0|1| |
| FREQUENCIA DO RFID: AMBAS | SGBT|17.2| | NC150|17.0|2| |
| DESABILITA RFID | SGBT|04.0| | NC150|17.0|3| |
| DESABILITA 1-WIRE | SGBT|16.99| | NC150|16.0|0| |
| HABILITA 1-WIRE | SGBT|16.5| | NC150|16.0|1| |
¶ Ciclo de leitura
É possível configurar o leitor para realizar a leitura de cartões sem atuação do pós-chave. Para habilitar essa funcionalidade, utilize o comando NC150|18.1|1|. Também é possível habilitar o buzzer para esse modo, com o comando NC150|18.0|1|. Desta forma, o leitor emitirá o buzzer até que seja desligado ou até enviar o comando NC150|18.0|0| para desabilitar. Para desabilitar o ciclo de leitura, utilize o comando NC150|18.1|0|. A funcionalidade de ciclo de leitura sem atuação do pós chave é desabilitada ao desligar o leitor.
|
GRUPO 18: CICLO DE LEITURA DE CARTÕES |
|
|
NC150|18.0|1| |
EMITE BUZZER DE CICLO DE LEITURA DE CARTÃO |
|
NC150|18.0|0| |
CANCELA BUZZER DE CICLO DE LEITURA DE CARTÃO |
|
NC150|18.1|1| |
HABILITA CICLO LEITURA DE CARTÃO RFID SEM ATUAÇÃO DO PÓS CHAVE |
|
NC150|18.1|0| |
DESABILITA CICLO LEITURA DE CARTÃO RFID SEM ATUAÇÃO DO PÓS CHAVE |
¶ Protocolos de comunicação
O leitor NC-150 possui os seguintes protocolos serial implementados: GTSL, ITER, JC400, MXT, número decimal, número hexadecimal, Queclink, Teltonika, SGBRAS 1, SGBRAS 2, SGBT e VDO. Abaixo, estão descritos os protocolos SGBT, SGBRAS 1, SGBRAS 2, GTSL e número decimal e hexadecimal. Os demais protocolos são proprietários e podem ser consultados diretamente com os fabricantes.
¶ SGBT
O protocolo SGBT é o protocolo padrão SGBras, utilizado em comunicação serial RS232 e TTL. Nesse protocolo, ao detectar o pós-chave e aproximar o cartão, é enviada a string contendo o número do cartão e o indicador de início de jornada (login) do motorista. Ao desligar o pós-chave, o leitor reenvia essa string com o indicador de fim de jornada (log off).
Exemplo de String: SGBT|6|1|0|0123456789|1|
|
String |
Descrição |
|
SGBT|6|1|0| |
Cabeçalho imutável |
|
0123456789 |
Número do cartão (máximo 10 dígitos) |
|
|1| |
Status da jornada (1 – Início; 2 – Fim) |
¶ SGBRAS 1 e SGBRAS 2
Esses são os protocolos utilizados para ligação de leitores em série, que permitem diferenciar as strings quando ambos os leitores enviam os dados para a plataforma.
- Com o protocolo SGBRAS 1, ao detectar o pós-chave e aproximar o cartão, é enviada a string contendo o número do cartão e o indicador de início de jornada (login) do motorista |1|.
- Com o protocolo SGBRAS 2, é enviada a string contendo o número do cartão e o indicador de início de jornada (login) do motorista |3|.
Em ambos os protocolos, ao desligar o pós-chave, o leitor reenvia a string com o indicador de fim de jornada (log off) |2|.
Exemplo de string SGBRAS 1: SGBRAS|0123456789|1|
|
String |
Descrição |
|
SGBRAS| |
Cabeçalho imutável |
|
0123456789 |
Número do cartão |
|
|1| |
Status da jornada (1 – Início; 2 – Fim) |
Exemplo de string SGBRAS 2: SGBRAS|0123456789|3|
|
String |
Descrição |
|
SGBRAS| |
Cabeçalho imutável |
|
0123456789 |
Número do cartão |
|
|3| |
Status da jornada (3 – Início; 2 – Fim) |
¶ GTSL
Nesse protocolo, ao detectar o pós-chave e aproximar o cartão, é enviada a string contendo o número do cartão e o indicador de início de jornada (login) do motorista. Ao desligar o pós-chave, o leitor reenvia essa string com o indicador de fim de jornada (log off).
Exemplo de String: GTSL|6|1|0|0123456789|1|
|
String |
Descrição |
|
GTSL|6|1|0| |
Cabeçalho imutável |
|
0123456789 |
Número do cartão |
|
|1| |
Status da jornada (1 – Início; 2 – Fim) |
¶ Nº Decimal
Nesse protocolo, ao detectar o pós-chave e aproximar o cartão, é enviada a string contendo o número do cartão em decimal puro, sem cabeçalho.
¶ Nº Hexadecimal
Nesse protocolo, ao detectar o pós-chave e aproximar o cartão, é enviada a string contendo o número do cartão em hexadecimal puro, sem cabeçalho.
¶ Considerações finais
O equipamento NC-150 opera nas faixas de radiofrequência destinadas a dispositivos de radiação restrita, utilizando tecnologia Bluetooth Low Energy (BLE) e Wi-Fi na faixa de 2,4 GHz (2400–2483,5 MHz), conforme regulamentação vigente da Agência Nacional de Telecomunicações.
Este produto atende aos requisitos técnicos aplicáveis para equipamentos de radiação restrita. Conforme a Resolução Anatel nº 680/2017, este equipamento opera em caráter secundário, ou seja, este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.
